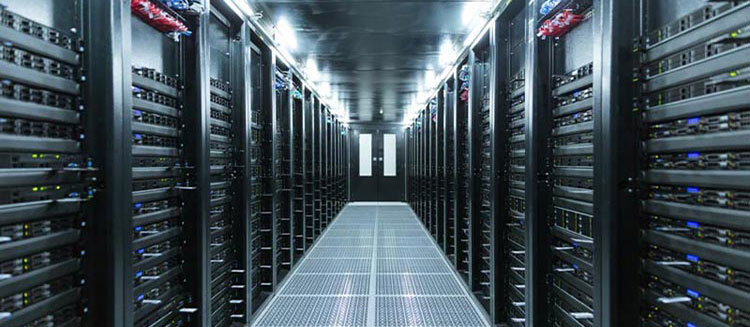

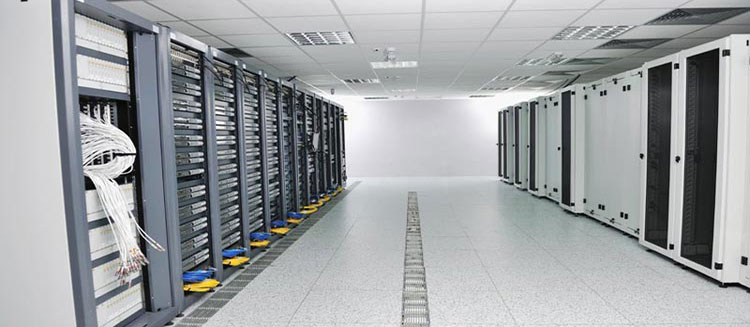

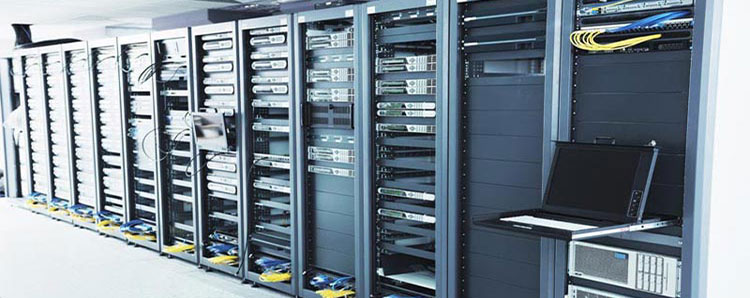

在電子信息化建設工作中，機房供配電系統作為基礎的設施，現代機房在不斷的發展，機房建設要求也在不斷增高，數據機房里的電源對其穩定要求非常高，還要求現代機房能全年無休的工作，這樣的機房UPS電源解決方案是機房供電系統中非常重要的部分。即便在市電斷電或出現電網故障時，也要保障能有電源供機房使用，這就要求供電系統有可使機組停電的事故安保電源；因此，機房需配有機房UPS電源，從而提供機房供電的電源，是信息系統運行的保障。
機房UPS電源解決方案的選擇是根據機房所需設備而定，如配監控、服務器、交換機之類的屬于容性負載，在購買UPS電源時選擇高頻機；如果是印刷機、自動化設備、自動門禁系統等等就屬于感性負載，需要配工頻UPS電源。根據負載的大小選擇合適的UPS，負載一般為UPS容量的0.6-0.7為宜，后備時間是根據客戶的需要來配配置的！
一、對UPS前級供電系統的要求
UPS可以向負載提供穩壓度高、穩頻、波形失真度小的高質量電源，并且在與靜態旁路切換時可以做到供電無間斷。但要做到這點，它的前級供電質量不容忽視。我們?cè)谠O(shè)計通信機房前級供電系統時，應考慮以下幾個方面：
(1)前級供電系統電源質量不宜太差，電壓及頻率應穩定在正常范圍。
(2)前級供電系統中不應當帶有別的頻繁啟動負載，比如經常使用的電梯，頻繁開啟的空調等。
(3)前級供電系統中的交流發電機組容量應適當放大。

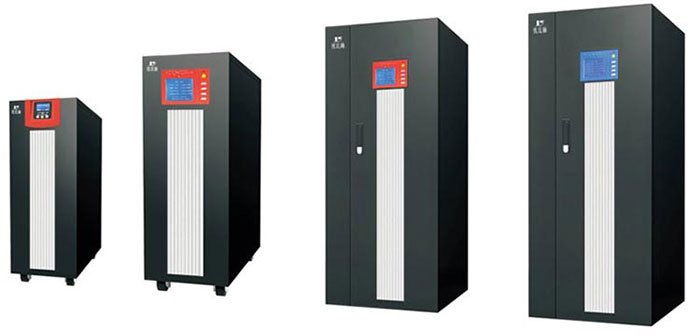

二、UPS容量的確定
根據負載容量及性質，選擇適當?shù)腢PS，既可保證UPS的供電質量，降低故障率，又可節省投資，提高經濟效益。一般來說，UPS容量的確定主要是要滿足當前負載的需要，同時，也要考慮幾個因素：
(1)負載性質對UPS輸出功率的影響。
(2)UPS容量較負載不宜過大，使其過度輕載運行。
(3)UPS容量不宜過小，使其長期處于重載運行狀態。
(4)對于通信機房面積較大，負載不斷分期擴容的情況，前期配置UPS容量時，應適當考慮中遠期發展趨勢，并在選型中挑選可并機或多機運行的機型，以使中遠期負載容量增大時，通過UPS并機擴大其輸出容量。相應地，配置UPS輸入輸出配電屏?xí)r，應預留多臺UPS的輸入開關和中遠期的負荷分路開關，以便于今后擴容。
三、供電系統的電氣隔離及接地
一般來說，電網中經常存在差模噪擾和共模噪擾，這些噪擾對計算機正常運行存在著不同程度干擾。另外，零線電位的偏移也會對計算機運行造成影響，所以在考慮UPS供電方案時應采取措施把這些影響減少。對于大型計算機網絡等比較重要的負載，供電系統應盡量采用帶工頻隔離變壓器的UPS電源。

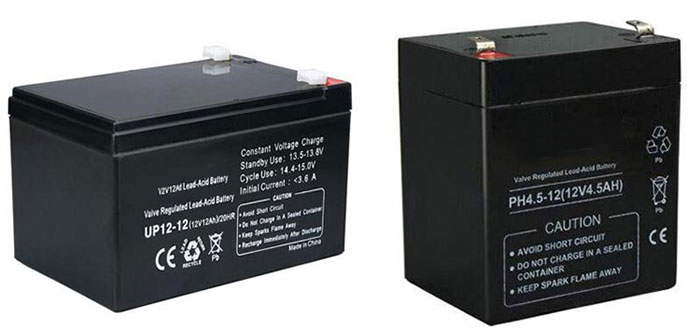

四、正確配置UPS后備電池
為保證電網停電時，也能利用UPS電源繼續向計算機供電，后備電池的配置重要。
電池容量選擇應遵循以下：即電池須在后備時間內供電給逆變器，且在額定負載下，電池組電壓不應下降到逆變器所允許的降低電壓以下。在布置機房設備排列時，應盡量使電池組靠近UPS主機，縮短兩者連線長度，增大連線截面積，以降低連線自感量和線路壓降。電池組可安裝在電池柜內，也可安裝在敞開的電池架中，前者美觀。整潔，但對樓板承重要求較高，后者可分散承重，且散熱性好，但占地面積多，易積塵，給維護帶來不便。
五、通過冗余方式增加供電
為了提高UPS供電，可采用多種UPS冗余連接方式，各種方式都有優缺點，考慮方案時要根據實際負載情況，選擇合適的模式。
當前冗余連接方式大致有以下三種：
(1)雙機主從式熱備份。
將作為從機的UPS1輸出接到另一臺作為主機的UPS2的旁路輸入，正常運行時由UPS2供電，UPS1處于備份。當UPS2故障時，負載切換至UPS2旁路，由UPS1承擔負載供給任務。
(2)功率均分并聯備份。
該系統將兩臺或多臺UPS逆變單元并聯運行，正常時兩臺(或多臺)逆變器同時向負載均分供電，當其中一臺故障時，該UPS從系統中脫離，用戶所需負載電流，由剩余逆變器按新的份額重新供電。
(3)并聯熱備份。
該系統將兩臺UPS的電池組輸入，整流器輸出及逆變器輸出并聯，并共用旁路，正常時兩臺整流器同時向兩逆變器供電，并向兩組電池充電，通過逆變器輸出靜態開關選擇其中一臺逆變器向負載供電，兩臺整流器和逆變器分別互為備用，只有當兩臺逆變器同時故障時，系統將負載切至共同靜態旁路，由市電繼續向負載供電。

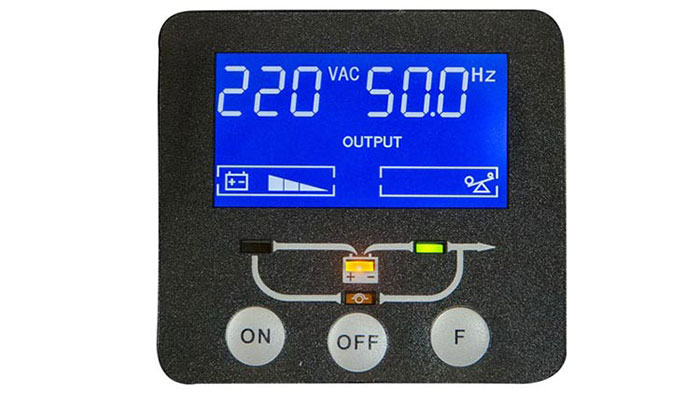

六、供電系統應具備智能性
為了保證供電系統能長期不間斷運行，UPS具有智能性，對運行中的UPS狀態自動檢測，對UPS故障及時發現。診斷和處理，并減少因故障或檢修而造成的間斷，同時，作為通信機房動力系統的一部分，應提供通信協議，以便納入動力集中監控網絡內。
一般來說，作為智能性的機房設備UPS應具備下列功能：
(1)實時監測功能。監視電路中各部分狀態，隨時獲取主機工作時的有關參數。
(2)人機交互功能?？砂磳?shí)際運行情況，通過程序修改，重新設置UPS內部的各種臨界工作點閥值，也可讀取UPS電源各種工作參數。
(3)故障診斷功能。對監測到的不正常參數及時分析，及早發現故障苗頭，顯示其性質、部位，給出處理方法，并自動記錄有關信息。
(4)遠程監控功能。提供一個遠程計算機接口，能通過RS232或RS485接口經調制解調器實現與異地計算機終端通訊，達到遙測和遙信的目的。
一個機房UPS電源解決方案的好壞，直接決定了通信機房?jī)?nèi)重要負載是否能正常運行。在設計通信機房UPS供電系統時，我們既要節省投資，又要考慮系統的靈活性，為通信設備及計算機負載提供保障。
